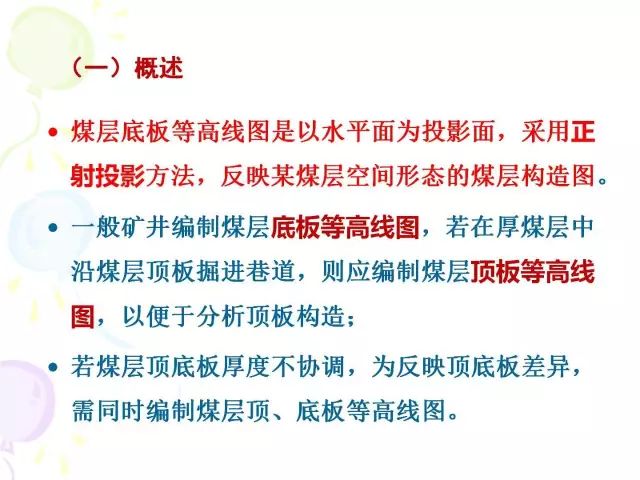

概念解读

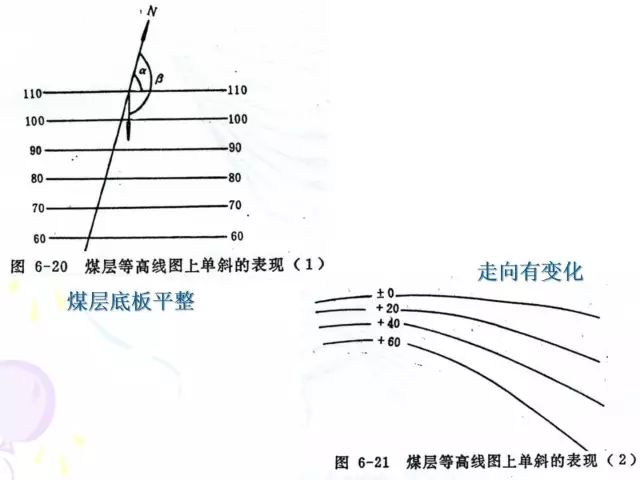

是煤层底板面与各标高水平面的交线在平面图上的投影图。它是根据煤层底板面的标高，采用水平投影的方法，利用等值线表示煤层构造型态特征的一种投影图件，也叫做煤层构造图。

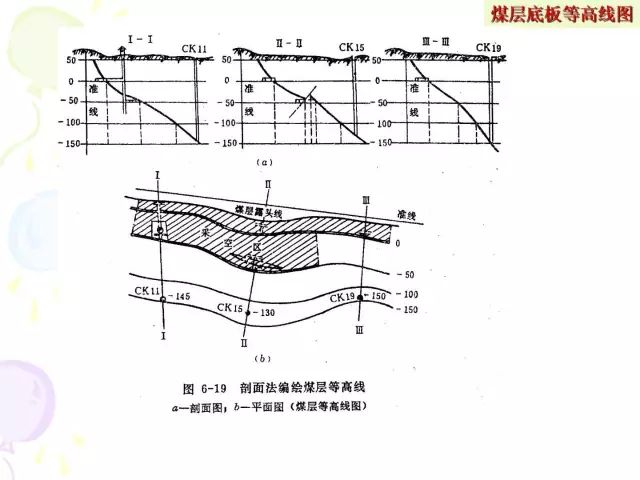

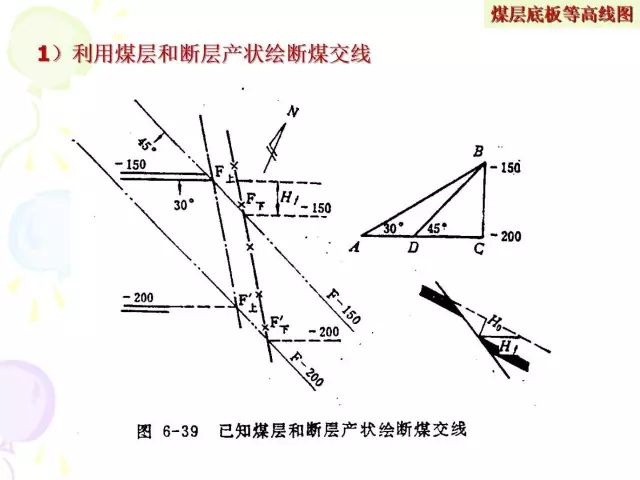

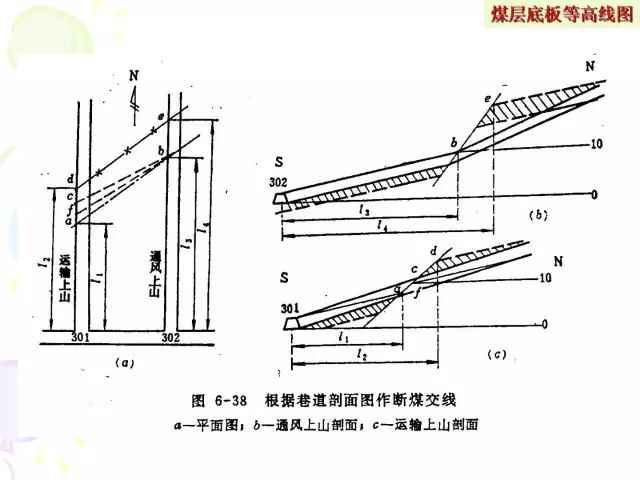

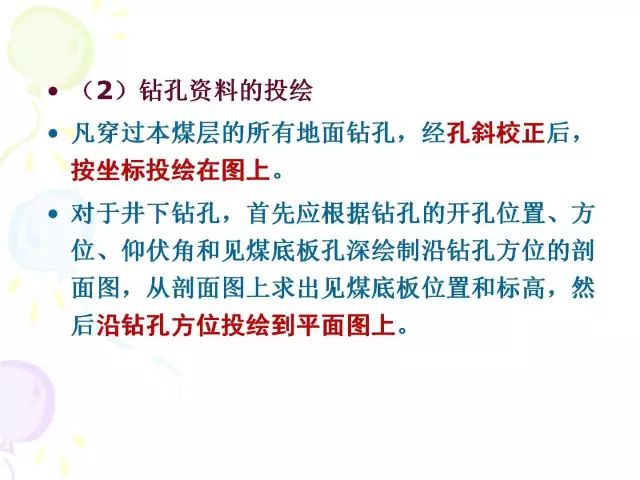

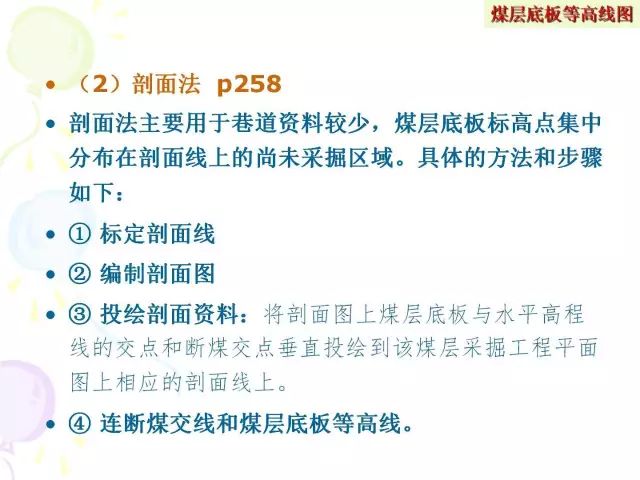

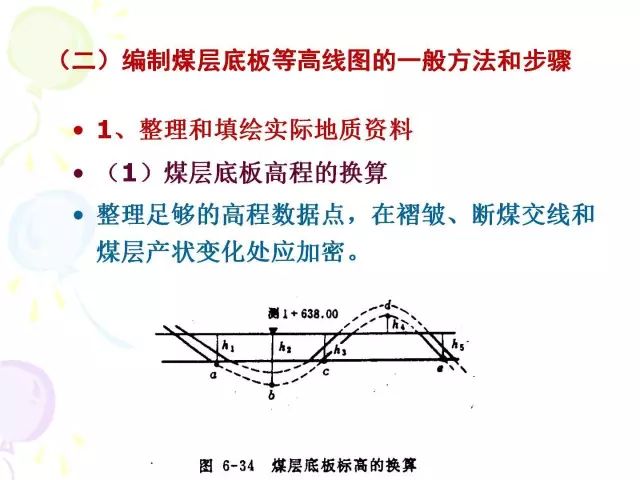

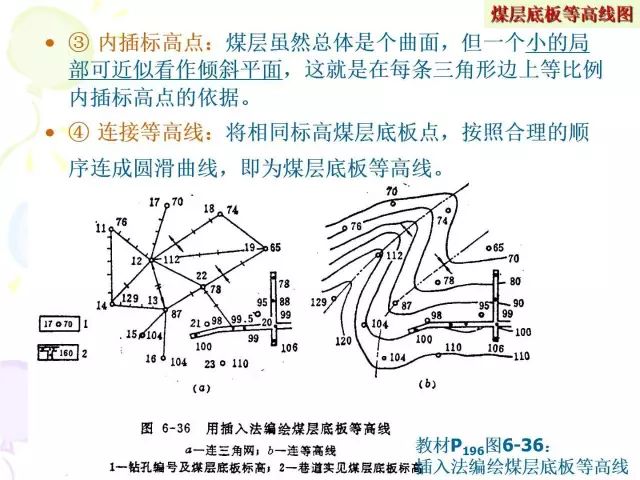

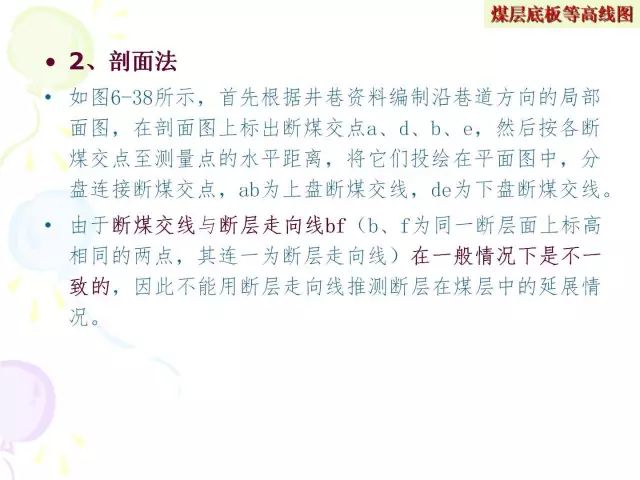

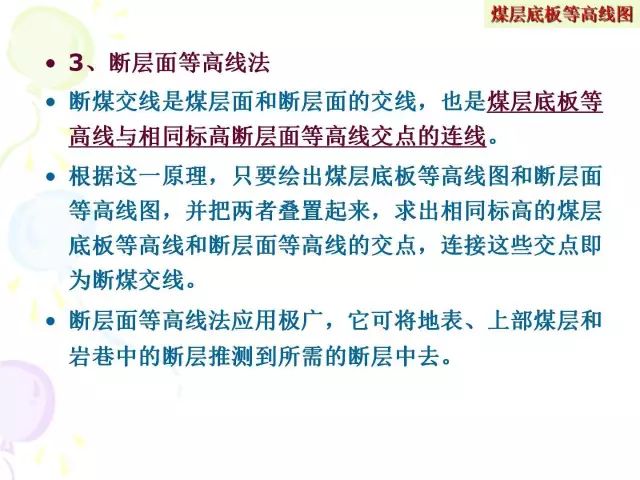

编制方法
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
